Verleimständer

DAS ORIGINAL.

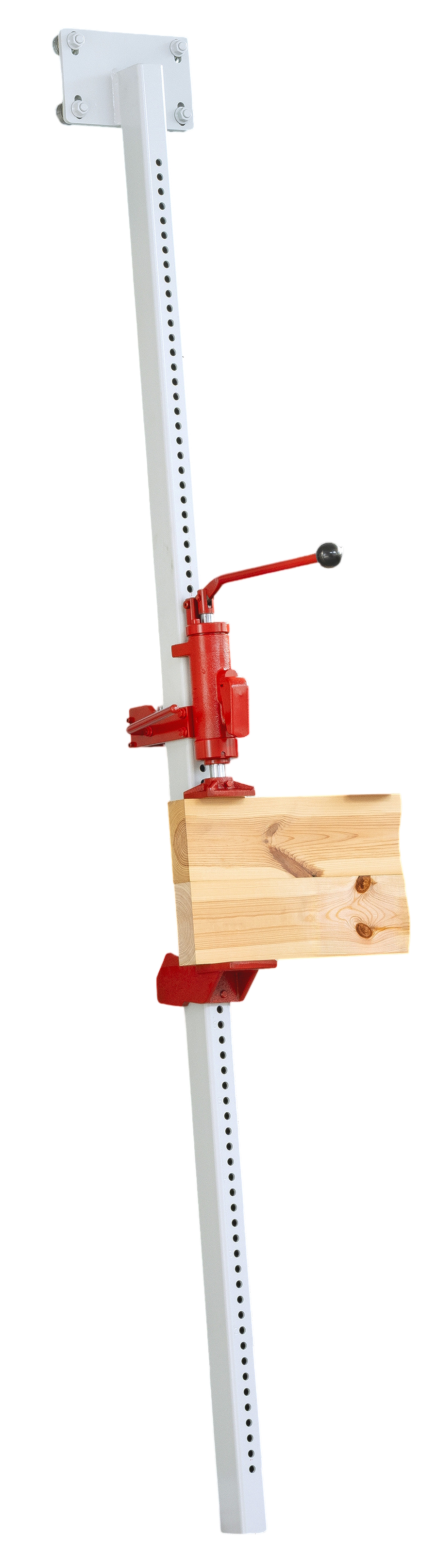

Universeller Einsatz macht den Schöberl Verleimständer zum wichtigen Bestandteil in der Holzverarbeitung. Die einfache Montage, die rasche Größeneinstellung durch die Schöberl Schnellverriegelung, die stabile Gerätekonstruktion und die Druckbügel sind tausendfach bewährt und seit Jahrzehnten eines unserer meistverkauften Produkte weltweit. Alle Verleimständer sind mit den extrem robusten und zuverlässigen Schöberl Hydraulikspannern bestückt. Diese erreichen eine Presskraft bis 3.000 daN, die sehr gut dosierbar ist. Die Rollenträger mit Lochabstand 24 mm werden aus hochwertigen Stahlformrohren gefertigt.

Lieferbar für Wandmontage oder in fahrbarer Ausführung für ein- und beidseitige Beschickung.
Auch als freistehende Verleimpresse mit verschiebbaren Niederhaltern mit Schnellspannsystem oder Pneumatikzylindern lieferbar. Der Schöberl Verleimständer kann zusätzlich mit einer Rahmenpresseinrichtung, mit Heizlineal aus geschliffenem NIRO und mit neu entwickelten Niederhaltern ausgestattet werden.

STANDARDGRÖSSEN:

Einspannlängen (Standard):
2.000, 2.500, 3.000 mm
Einspannhöhen (Standard):
1.500, 1.900 mm
--------------------------------------------------------------------
--------------------------------------
Aufstellmaße WANDAUSFÜHRUNG
Gesamthöhe bei EH 1.500 mm:
2.150 mm
Gesamthöhe bei EH 1.900 mm:
2.450 mm
Gestelltiefe:
290 mm
--------------------------------------------------------------------
--------------------------------------
Aufstellmaße FAHRBARE AUSFÜHRUNG
Gesamthöhe bei EH 1.500 mm:
2.300 mm
Gesamthöhe bei EH 1.900 mm:
2.600 mm
Gestelltiefe:
1.060 mm

Kontakt

MASCHINENFABRIK RUDOLF SCHÖBERL Gesellschaft m. b. H. & Co. KG.
A-4320 Perg | Naarner Straße 42
Telefon: +43 7262 523 35
Fax: +43 7262 530 35

Mediengalerie

AUSFÜHRUNGEN/VARIANTEN:

Verleimständer Wandausführung mit Heizlineal

Die Standardausführung -  vieltausendfach bewährt.

Durch die Wandmontage wird nur sehr wenig Platz benötigt.

Abbildung mit Heizlineal aus NIRO.



Verleimständer Wandausführung mit Rahmenpresseinrichtung

Die echte Alternative zu den großen Rahmenpressen.

100%-ige Genauigkeit wird durch den plangefrästen und einstellbaren Anschlagwinkel erreicht.

Abbildung mit dem neu entwickelten Niederhalter mit Schnellspannsystem.

Verleimständer fahrbar mit Rahmenpresseinrichtung

Der fahrbare Grundrahmen ist standardmäßig für ein- und beidseitige Beschickung ausgelegt,

somit können bei Bedarf zusätzliche Rollenträgern einfach eingehängt werden.

Verleimständer freistehend mit verschiebbaren Niederhaltern und Rahmenpresseinrichtung

Ausführung mit verschiebbaren Niederhaltern mit Schnellspannsystem und Rahmenpresseinrichtung
für Einspanngröße 5.000 x 1.900 mm.

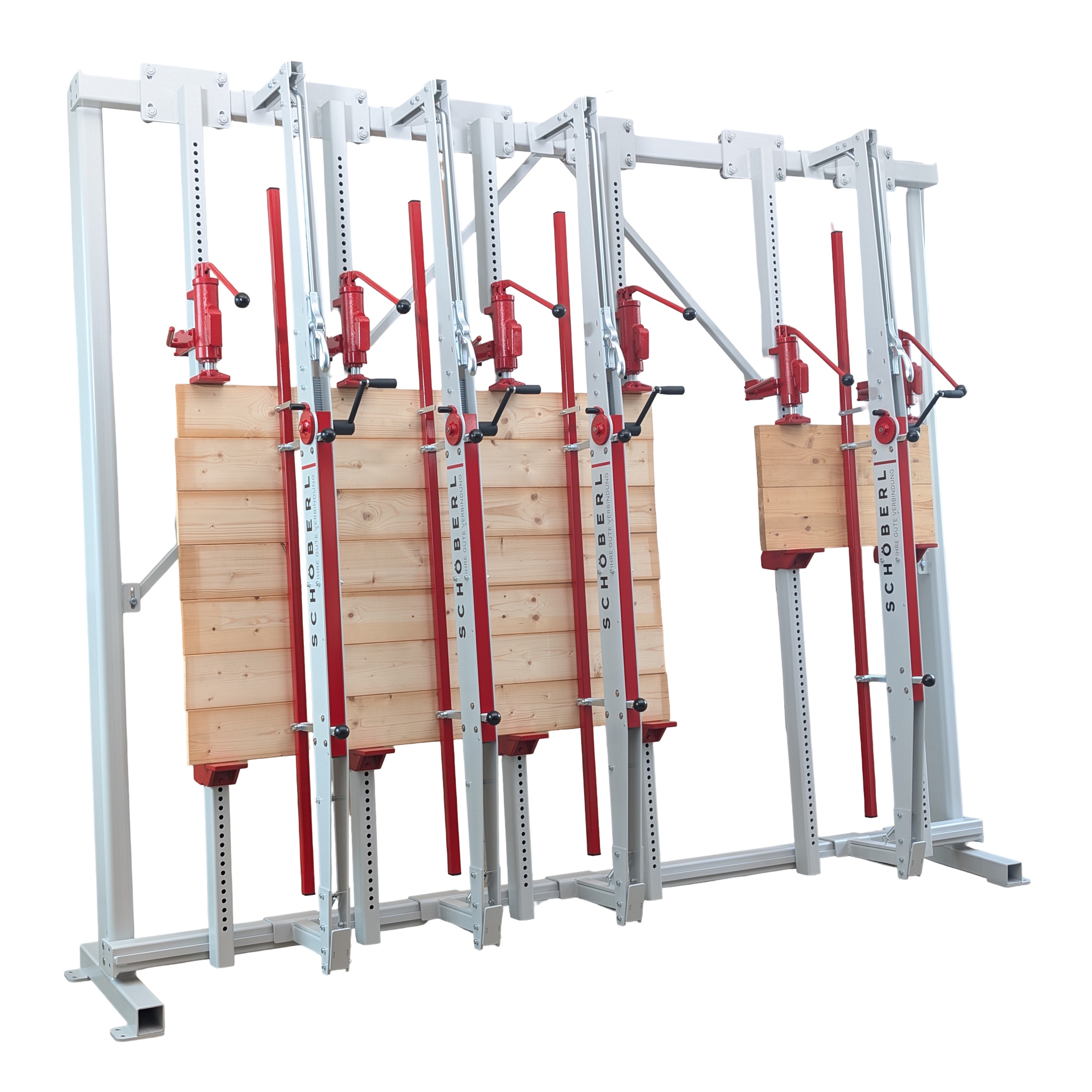

Verleimständer freistehend mit verschiebbaren Niederhaltern

Die seitlich verschiebbaren Niederhalter mit Schnellspannsystem ermöglichen ein müheloses

und exaktes Positionieren der Andrückschiene an das Werkstück.

Verleimständer freistehend mit verschiebbaren Niederhaltern

Die Abbildung zeigt eine Variante, wo die verschiebbaren Niederhalter mit je

2 Stk. Pneumatikzylinder ausgerüstete sind.

Ideal für eine rationelle Verleimung bei großen Stückzahlen.

ZUBEHÖR

Handhydraulisches Spannelement mit Schnellverriegelung

Der Original Schöberl - Handhydraulikspanner, hergestellt aus hochwertigem Sphäroguss, erreicht eine Presskraft bis 3.000 daN, die sehr gut dosierbar ist. Der Pumphebel wird geschmiedet und hält dadurch auch Extrembelastungen dauerhaft stand.
Durch unsere einzigartige Schnellverriegelung ist eine rasche Größeneinstellung sichergestellt.

Gegenbock

Genial einfache und schnelle Höhenverstellung sowie äußerst robuste Bauart zeichnen unsere Werkstückauflagen aus.



Niederhalter mit Schnellspannsystem

Der völlig neu entwickelte Niederhalter stellt das Optimum dar, was derzeit am Markt erhältlich ist. Über ein spezielles Andrücksystem wird mit einem einzigen Handgriff eine gleichmäßige Druckverteilung über die gesamte Einspannhöhe erreicht. Für eine gute Zugänglichkeit wird der Niederhalter oben ausgeklinkt und nach vorne geschwenkt.



Korpusauflagen

In Verbindung mit vorne angesetzten Schraubzwingen können mit Hilfe

der langen Werkstückauflagen Korpusse exakt verpresst werden.

ELKOM-Elektroheizstab EST 31
  • Nutzbare Länge: 3.000 mm
  • Spannung: 230 V
  • Leistung: 1650 W
  • Genaue Temperatureinstellung
  • Hochfestes Spezialaluminiumprofil, goldeloxiert
